近年 「低反発素材の枕！高反発素材のマットレス！」といった商品を目にする機会が増えてきました。

こういった素材の１つである 「熱可塑性三次元網状繊維構造体」 は、繊維を三次元方向に連結させた、網状の構造をしており、反発弾性を制御する素材として注目を集めています。

低反発素材は、高いところからボールを落とすと、その衝撃力を吸収し、ボールの跳ね返りが低減されます。また一方の高反発素材では、衝撃力を跳ね返し、ボールが高く跳ね上がります。

この様に、ベッドのマットレスや枕、クッションなどに幅広く使用されるインナー素材は、商品に合った反発弾性であることを確認する必要があります。

QTECでは 「JIS L4500熱可塑性三次元網状繊維構造体」 で規定される 反発弾性試験を行っています。

予備圧縮：毎分100 mm±20 mmで初期位置から初期厚さの75±1%まで押し込む（2回実施）

試験：落下おもりの底面から試験片の上面までの距離が150 mmとなるように試験片を設置した後、おもりを落下させ、落下おもりの最初の跳ね上がりにおいて、最高の高さに到達したときの跳ね返り高さ（mm）を測定し、反発弾性を下記の式で計算します。

上記の反発弾性の試験結果から下記に区分されます
高反発：50.0％以上
中反発：15.0％以上 50.0％未満
低反発：15.0％未満

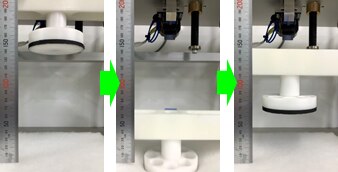

試験前　　　　　　　　おもり落下時　　　　　　　跳ね返り時

（お問い合わせはこちら）
